【鑫海矿装矿山设计院】合理规划矿山，着眼整体效益

矿山建设开发具有系统复杂、投资大、风险高的特点，其风险不仅体现在资源情况的不确定性，还体现在项目建设和生产经营阶段存在的各类风险。为确保项目顺利投产并取得预期的经济效益，矿山设计工作尤为重要。矿山设计服务于矿山项目的整个生命周期，合理的矿山设计能够有效减少投资、规避风险，并保证矿山建设项目顺利推进。

鑫海矿装矿山设计院设有地质、采矿、选矿、尾矿、总图、给排水、暖通、电力电信、仪表及自动化、土建和钢结构、概预算、技术经济等专业，能够为矿业项目提供周到的咨询、设计和服务。

鑫海矿装矿山设计院拥有中华人民共和国住房和城乡建设部颁发的冶金行业乙级设计资质，为国内2000多个项目提供过咨询服务，参与设计和建设的冶金矿山、有色金属矿山、黄金矿山和非金属矿山项目200多项，遍布世界90个国家和地区。仅2020年上半年参与设计项目近30项，意向项目20多项。

一、矿山设计内容

在矿山工程项目设计开始前，鑫海矿装有针对冶金、有色、黄金、非金属等各类矿种的试验研究，根据试验结果推荐合理的加工生产工艺流程和回收指标，进行科学的矿山设计。矿山设计中比较重要的三部分内容包括：可行性研究、初步设计、施工图设计。

1、可行性研究

根据项目所在地的环境条件和政策要求，从技术保证和经济最优角度为每个设计项目量身定做最合理的工艺配置，可以按照中国标准、澳大利亚JORC 标准、Valmin 规范以及加拿大NI43-101 标准出具可行性研究报告。

2、初步设计

初步设计对可行性研究所确定的工艺方案、设备配置进行优化、细化和指标分解，精准对接后期建设。对于改、扩、继建企业，初步设计还会在内容里说明矿山的现状、特点、存在主要问题以及主要建筑物和设备的利用情况。

3、施工图设计

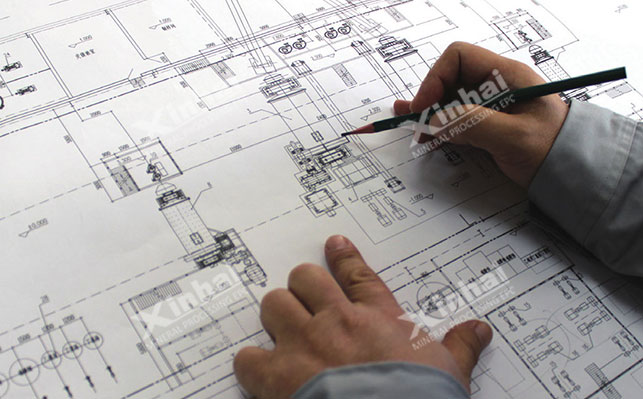

根据工艺配置和定货后的设备资料，配置基础、结构及安装详图，统计挖、填方工程量及建筑、安装材料消耗、人员配备和工时消耗。提交的每张图纸都满足施工需要。

二、鑫海矿山设计院优势

1、经验丰富的专业设计人才

鑫海矿装矿山设计院拥有冶金行业乙级设计资质，拥有地质、采矿、矿山机械、井建、选矿、给排水、暖通、尾矿、管道、技术经济、概预算、热工、总图、土建、电力、自动化、3D、钢结构等6个科室、18个专业、80多位专业设计人才，可提供黑色金属矿山、有色金属矿山、黄金、非金属矿山等的矿山工程设计与咨询服务，设计规模从每年几百吨到每年几百万吨。

此外，鑫海矿装矿山设计院可提供售前矿山设计服务，按照客户要求，并根据类似矿山的实际生产经验，出具初步的选矿工艺流程、设备清单及总投资估算等。

2、多种矿山设计类型选择

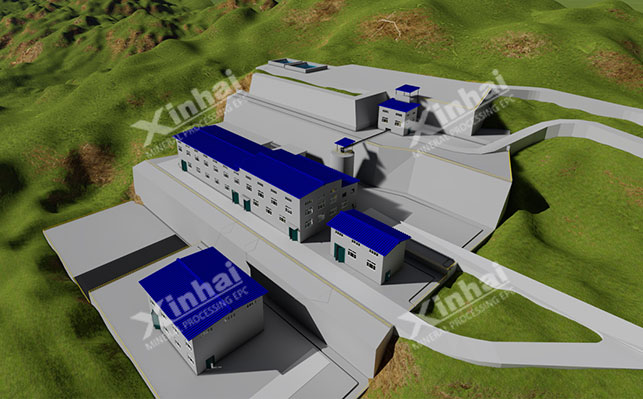

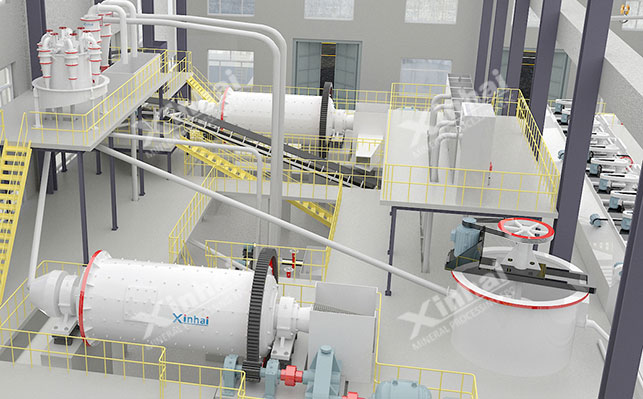

鑫海矿装矿山设计院拥有专业的SolidWorks三维设计软件和PDM 设计管理系统，可进行常规矿山设计、移动式选矿厂设计、3D矿山设计和组合式钢结构选矿厂生产线设计，即可以将地表以上的各种钢筋混凝土矿仓、水池、平台、设备支撑、漏斗、溜槽等设计和制造成组合式钢结构式，在矿山现场很灵活地组装，既减少了土建工作量和施工时间，又减少了投资，也便于拆卸和移动。针对国外部分地区小型金矿选厂的需求，鑫海矿装矿山设计院开发了模块式选矿厂钢结构施工图设计及拆图，并根据需要逐步形成一套小型钢结构整体机架式标准化系统设计。

3、可按多种国际设计标准设计

鑫海矿装矿山设计院不仅可以按照中国标准设计，还可按澳大利亚JORC 标准、Valmin 规范以及加拿大NI43-101 标准设计。鑫海分别与澳大利亚和加拿大的矿业设计咨询公司建立了战略合作关系，双方战略合作，优势互补。矿业全产业链服务（EPC+M+O）中“E”部分，方案确定由双方共同完成，具体工作以鑫海为主完成，设计审核和资质由澳大利亚或加拿大的鑫海合作方负责。

对于非洲、南美洲、中亚、东南亚等一些国家和地区，鑫海矿装矿山设计院可参照中国、澳大利亚、加拿大和当地国家的标准和规范进行设计。

4、以创新思维进行针对性设计

世界上没有两座完全相同的矿山，鑫海针对每一座矿山量身定做选矿设计方案，而不是仅仅“拷贝”方案。

三、鑫海经典选矿项目案例

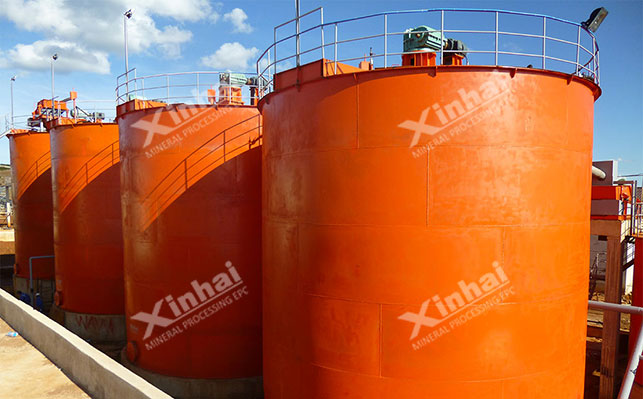

几内亚6000tpd金矿选矿项目(项目详情)

矿石性质：该项目矿石主要为氧化矿，矿石80%为粉状粘土矿，含颗粒金，矿石平均品位为1.0g/t，杂质元质甚少，金为唯一可回收元素。

鑫海方案：一段闭路磨矿分级 - 重选 - 氰化提金 - 解吸电解、冶炼 - 尾矿处理。

该项目矿石80%为粉状粘土矿，原矿含水25~30%。鑫海矿装一方面解决了粉状粘土矿的易堵和给矿问题，另一方面采用了重选+氰化工艺流程，特意强化了重选作业及磨矿流程，在重选作业先回收一部分颗粒金，降低进入浸出作业的金品位，从而降低药剂消耗，降低选矿生产成本。

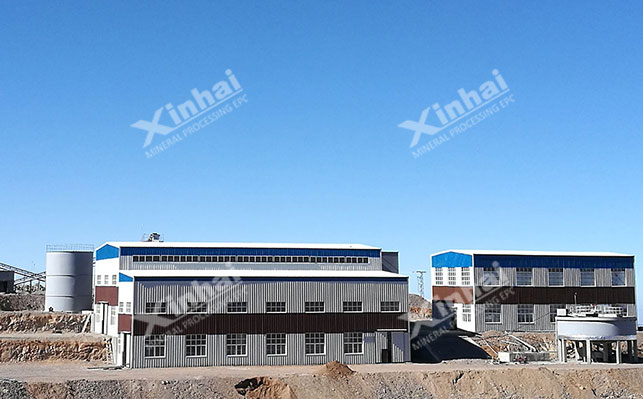

巴基斯坦1500tpd铜矿选矿项目(项目详情)

矿石性质：该项目矿石矿物组成较为简单，金属矿物主要为黄铜矿、黄铁矿等。非金属矿物主要为石英、绿泥石等。从多元素分析结果可以看出，该矿石中可供回收利用的元素为铜。原矿含铜品位为0.80%。

鑫海方案：两段半一闭路破碎-一段闭路磨矿-一次粗选、两次扫选、两次精选浮选-两段机械脱水工艺流程。

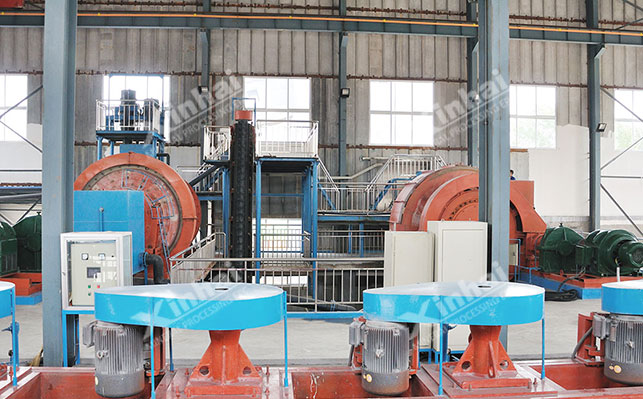

粗碎、半段破碎选用颚式破碎机，细碎选用圆锥破碎机，筛分作业选用重型圆振动筛，最终碎矿产品粒度为-12mm；磨矿作业选用湿式格子型球磨机，预先分级选用直线振动筛，控制分级选用XCⅡ分级型水力旋流器组。最终磨矿细度为-200目占68.0%；采用石灰作为调整剂，Z200为捕收剂，原矿磨矿至-200目占68.4%，粗选、两次扫选作业选用XCF型/KYF型浮选机，两次精选作业选用BF型浮选机。最终，浮选铜精矿品位为20.00%，铜回收率达90.00%。一段脱水作业选用高效化改造浓缩机，二段脱水作业选用厢式压滤机一台。最终，铜精矿滤饼含水约20%。

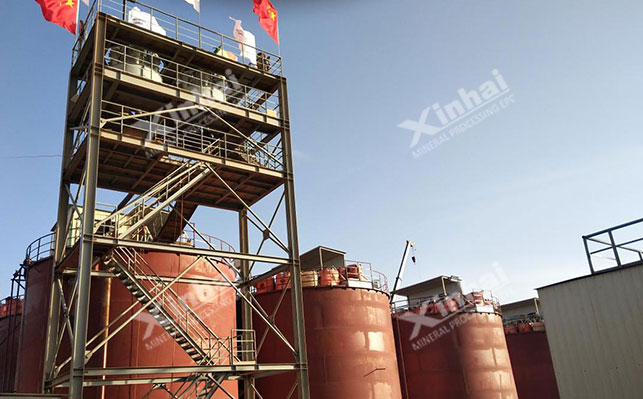

坦桑尼亚1200tpd金矿选矿项目(项目详情)

矿石性质：该项目矿石主要为硫化矿和氧化矿两种。氧化矿品位为2.4g/t，金为唯一有价可供回收的元素，全泥氰化提金工艺可得金浸出率为93.75%；硫化矿含金为10.7g/t，金为唯一有价可供回收的元素，全泥氰化提金工艺可得金浸出率为91.58%。

鑫海方案：全泥氰化工艺流程；

破碎阶段：采用一段开路破碎；磨矿分级阶段：采用一段闭路磨矿，旋流器分级作业；选别作业采用全泥氰化提金工艺，载金炭进入解吸电解系统提金，冶炼金泥，尾矿进行浓缩脱水后干堆。

山东1000tpd金矿选矿项目(项目详情)

矿石性质：该矿床以稳定的标准型矿物为特征，重复出现不同的矿化阶段，硫含量非常低，属低硫化矿石，其中矿石中金属矿物为：银金矿、黄金矿、闪锌矿、方铅矿、赤铁矿等。脉石矿物为：石英、绢云母、长石、方解石、绿泥石、锆石、磷灰石等。矿床的主要缺点就是有断泥层，而断泥层的分布主要沿主裂面分布，厚5-20cm，岩石由灰黑色、灰白色泥物组成。

鑫海方案：一段开路破碎分级-一段开路自磨、一段闭路磨矿分级-浮选-精矿脱水工艺流程。

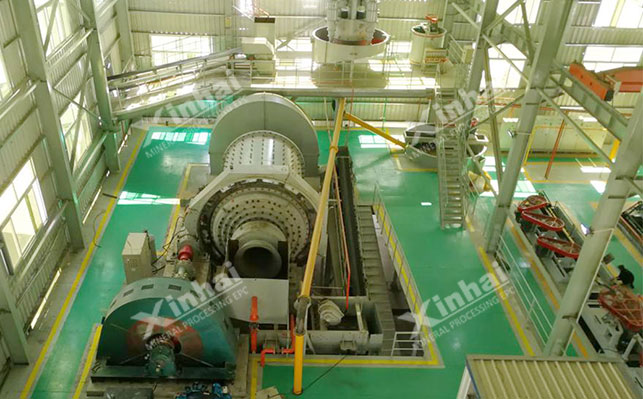

采用一段开路破碎流程，破碎最终产品粒度≤160mm；采用一段开路自磨、一段闭路磨矿分级流程，磨矿细度－200目占55%。为提高细颗粒级含量，在生产过程中加入适量钢球，自磨机处于半自磨状态；分级采用水力旋流器，分级效率高，结构简单、工作可靠，占地面积少；浮选阶段采用XCF-KYF联合机组，配置简单合理，减少功耗；精选采用自吸气SF型浮选机，浮选效果良好；金精矿泵送至原有选厂精矿脱水系统，尾矿输送至原有尾矿库和井下充填。

世界上没有相同的矿山，只有前期进行量身定制的矿山设计，整个选厂才能实现投入、成本、指标、经济效益间的平衡。鑫海矿装坚持以创新思维为每一座矿山量身定制设计方案，以强大的技术实力为核心竞争力，为您打造理想矿山效益。
