产品中心
弹簧圆锥破碎机
PRODUCT

弹簧圆锥破碎机

【产品简介】:一款中细碎破碎机设备,弹簧既是保险装置又影响破碎力。

【处理能力】:12~1000t/h

【应用范围】:圆锥破碎机主要破中等以上硬度的矿石和岩石,如铁矿石、铜矿石、石灰石、花岗岩、石英等。 破碎腔形式是由矿石用途决定的:标准型适于中碎;中型适于中细碎;短头圆锥破碎机适于细碎。

【产品改进】:矿山破碎机将蓄能器并入定锥液压锁紧系统中,运行更平稳。动锥由球面轴承支撑悬挂;采用水封防尘装置,密封持久。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高;

物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低;

产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀;

结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成;

动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料;

本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进入机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

工作原理

弹簧圆锥式破碎机的工作原理利用电机带动,其齿轮之间相互联动,使传动轴、传动齿轮带动偏心套旋转,动锥在偏心套作用下做旋摆运动,动锥和定锥时而靠近时而偏离,从而对物料不断挤压或冲击而使其破碎。

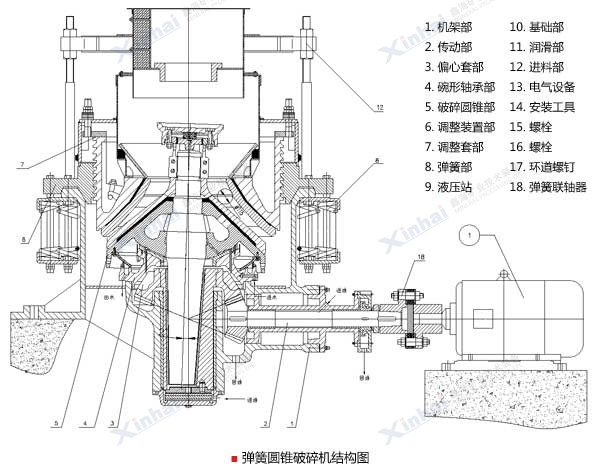

圆锥破碎机结构主要由机架,定锥、动锥总成,弹簧机构,碗型轴架部以及传动等部分组成。

技术参数

类型 型号 破碎锥直径(mm) 给料口尺寸(mm) 最大给料粒度(mm) 排矿口调整范围(mm) 电机功率(kw) 生产能力(t/h)
标准型 PYB-600/75 600 75 65 12-25 30 40
PYB-900/135 900 135 115 15-50 55 50-90
PYB-1200/170 1200 170 145 20-50 110 110-168
PYB-1750/250 1750 250 215 25-60 155 280-480
PYB-2100/350 2100 350 300 30-60 280 /210 500-800
PYB-2200-350 2200 350 300 30-60 280 500-1000
中型 PYZ-900/70 900 70 60 5-20 55 20-65
PYZ-1200/115 1200 115 100 8-25 110 42-135
PYZ-1750/215 1750 215 180 10-30 155 115-320
PYZ-2200/275 2200 275 230 10-30 280 200-580
短头型 PYD-600/40 600 40 35 3-13 30 12-23
PYD-900/50 900 50 40 3-13 55 15-50
PYD-1200/60 1200 60 50 3-15 110 18-105
PYD-1750/100 1750 100 85 5-15 155 75-230
PYD-2200/130 2200 130 100 5-15 280 125-350

成功案例

弹簧圆锥破碎机案例

2003年河南某金矿选矿厂在矿山改造过程中,鑫海矿装总揽了该厂的破碎筛分段工程。鑫海根据客户矿石硬度较高,工作过程需要实时监测,且矿石基本已经进行过粗碎,为其选择了鑫海弹簧圆锥破碎机,并为此机易损部件采用高锰钢,用马达代替液压推杆装置,继电器控制排料,优化腔体,破碎合格率达90%以上,客户非常满意。
