【产品简介】：一款自吸气的机械搅拌式XJB棒型浮选机。
【处理能力】：1.5～4 m³/min
【应用范围】：XJB棒型浮选机适用于中、小型选矿厂处理密度大、粒度粗的金属矿石，在各种浮选作业中均可采用，尤其是对铅、锌、铜、钼、硫和硅砂的选别效果显著。
【产品改进】：该浮选设备的槽底与棒条之间设有凸台，起向导作用，可加快浆气混合物冲向槽底的速度； 槽底与棒条之间设有弧形稳流板，可向槽体四周运动，使其在槽内均匀分布，并呈W型的轨迹运动。
该浮选机设备搅拌粒度特别强，浆气运动轨迹好，特别适于比重大、沉降速度快、物料较粗的矿物料浮选；
具有特殊的稳流板，由许多长度不同的弧形叶片焊接在槽底衬板上而构成的，能够使浆气混合物均匀分布于槽内各处并防止矿浆在槽内回转；
浆、气、药混合均匀；
浮选速度快；
停车易于启动。
棒型浮选机工作原理主要是利用叶轮或棒型轮回转所产生的负压，将空气从中空轴吸入，然后浮选轮将其分割形成微小气泡，再由叶轮或棒型轮强烈的搅拌与抛射，使得矿浆与空气充分的混合，这种浆气混合物在浮选轮的斜棒作用下，经浮选药剂（捕收剂）作用的有用矿物颗粒，选择性地附着于气泡上，上浮至矿浆面，由刮板刮入精矿槽内，从而完成分选作业。

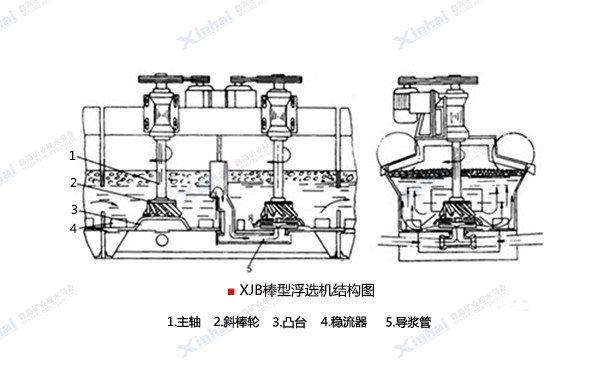

棒型浮选机结构是由斜棒轮、凸台、弧形稳流板等构成的充气搅拌器组，叶轮由12根斜锥棒条与一个圆盘组合而成，每根棒条与棒轮旋转的相反的方向后倾45°角，自上而下向外扩张15°的锥角。这种设计可在旋转时，斜棒的线速度越往下越大，从而增大搅拌作用。
| 型号 | 槽类型 | 有效容积(m3) | 处理能力(m3/min) | 叶轮直径(mm) | 叶轮转速(r.p.m) | 搅拌用电机功率（kw) | 刮板用电机功率（kw)) | 4槽重量(kg) |
|---|---|---|---|---|---|---|---|---|
| XJB-1 | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5344 |
| XJB-1 | 直流槽 | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5344 |
| XJB-1D | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5479 |
| XJB-1D | 直流槽 | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5479 |
| XJB-2 | 吸入槽 | 2 | 1.5-1.4 | 450 | 360 | 15 | 1.1 | 9071 |
| XJB-2 | 直流槽 | 2 | 1.5-1.4 | 540 | 360 | 11 | 1.1 | 9071 |
| XJB-2D | 吸入槽 | 2 | 1.5-1.4 | 450 | 360 | 15 | 1.1 | 9320 |
| XJB-2D | 直流槽 | 2 | 1.5-1.4 | 540 | 360 | 11 | 1.1 | 9320 |
| XJB-4 | 吸入槽 | 4 | 2.0-4 | 700 | 280 | 18.5 | 1.1 | 16325 |
| XJB-4 | 直流槽 | 4 | 2.0-4 | 510 | 280 | 18.5 | 1.1 | 16325 |
安徽一铜矿选厂在鑫海选择了选矿总包服务，在其中的浮选流程中，因该厂处理矿石比重大且粒度较粗，鑫海矿装为其设计改造了XJB棒型浮选机，利用高锰钢铸造钢棒，耐磨性能得到极大的提高，打破了以往棒型浮选机耐用性较低的局面。在浮选过程中，处理量达到3000t/d，能耗费用也相对较低。
