【产品简介】:一款扬程达到70m的双极耐磨渣浆泵。
【处理能力】:流量≤203m3/h
【应用范围】:矿山,电力、冶金、煤炭、环保等行业输送含有磨蚀性固体颗粒的浆体。如冶金选矿厂矿浆输送,火电厂水力除灰、洗煤厂煤浆及重介输送,疏浚河道,河流清淤等。在化工产业,也可输送一些含有结晶的腐蚀性浆体。

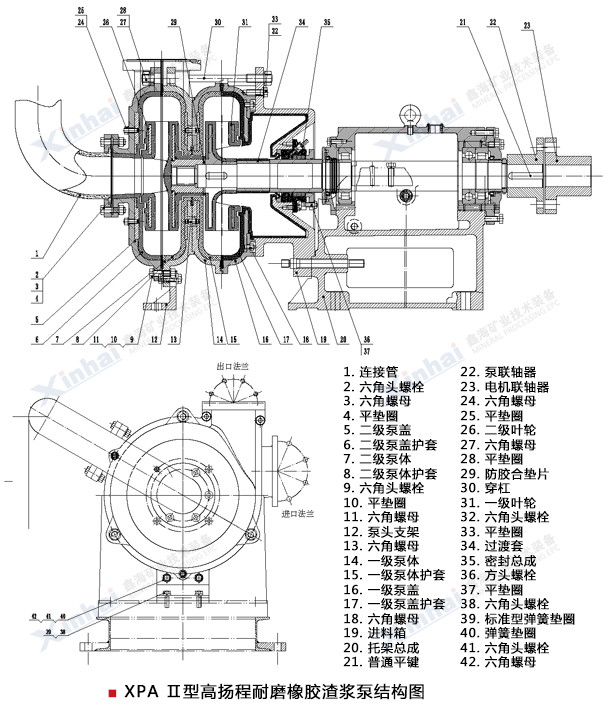

【产品改进】:鑫海该渣浆泵是卧式渣浆泵的一种,主要采用双极叶轮串联设计,叶轮直径不用加大,就可达到高扬程。
扬程可达70米,突破了橡胶渣浆泵不高于60米的限制;
高扬程渣浆泵叶轮和护套由鑫海耐磨橡胶制作,耐磨指数达128%,寿命高于金属泵2-4倍;
是国内难得的耐磨、防腐、高扬程三效合一的橡胶渣浆泵;
采用填料式密封,简单可靠,不会造成泄露;
如需更换过流件,操作简单。
渣浆泵的工作原理是利用电机带动叶轮旋转,叶轮的叶片迫使流体旋转,即叶轮对流体沿它的运动方向做功,从而迫使流体的压力势能和动能增加,在流体的惯性力的作用下,从中心向叶轮边缘流去,并以很高的速度流出叶轮,进入到压出室,再经出管排出,这个过程称为压水过程。
同时,由于叶轮中心的流体流向边缘在叶轮的中心形成低压区,当它具有足够的真空时,在吸入端强压的作用下,流体经吸入室进入叶轮,这个过程称为吸水过程,在叶轮连续旋转时,流体编连续排出、吸入,形成连续工作。
鑫海橡胶渣浆泵可作为压滤机专用给料加压泵、尾矿泵,突破了橡胶泵不能用于60米以上扬程工程的限制,应用领域更大。
另外,公司开发的Pumptec电脑辅助设计软件可以根据输送矿浆的物理特性及配用的管路、管件等,通过计算机选出最佳的规格、电机功率、转速和管路,使泵的选型适合不同选厂的需求。
项目 型号 | 转速 (r/min) | 流量 (m3/h) | 扬程 (m) | 最大轴功率 (KW) | 参考电机(KW) | |
---|---|---|---|---|---|---|
型号 | 功率 | |||||
XPA(2)-50 | 1480 | 27.5 | 76.0 | 22.3 | Y225S-4 | 37 |
41.4 | 72.2 | |||||
55.2 | 66.1 | |||||
69.0 | 56.0 | |||||
80.0 | 43.5 | |||||
XPA(2)-65 | 1480 | 40.0 | 76.0 | 32 | Y225M-4 | 45 |
60.0 | 72.2 | |||||
80.0 | 66.1 | |||||
100.0 | 56.0 | |||||
115.0 | 43.5 | |||||
XPA(2)-75 | 1480 | 56.0 | 73.3 | 49 | Y250M-4 | 55 |
85.0 | 69.0 | |||||
113 | 62.5 | |||||
150 | 51.2 | |||||
169 | 44.0 | |||||
XPA(2)-100 | 1480 | 70.0 | 73.5 | 62.5 | Y280S-4 | 75 |
105 | 71.6 | |||||
140 | 68.6 | |||||
186 | 61.9 | |||||
245 | 48.5 | |||||
XPA(2)-100-Ⅰ | 1480 | 79.7 | 80.0 | 78.2 | Y280M-4 | 90 |
119 | 78.0 | |||||
159 | 74.8 | |||||
211 | 67.5 | |||||
279 | 52.9 | |||||
XPA(2)-100-Ⅱ | 1480 | 58.0 | 91.8 | 64.7 | Y280M-4 | 90 |
87.0 | 89.1 | |||||
116 | 85.7 | |||||
154 | 77.3 | |||||
203 | 60.6 |
苏丹一铁矿厂在矿浆搅拌前需要一款泵将矿浆打入泵箱中,该厂之前所选渣浆泵扬程只能达到50m,尚不能达到泵箱的高度。通过在鑫海的网站上了解了产品详情后,购入了鑫海XPAⅡ型高扬程耐磨橡胶渣浆泵。该设备采用双机叶轮串联设置,扬程远达70m,结合鑫海耐磨橡胶,使用寿命是金属高扬程渣浆泵的2-4倍,为该厂节约了大量成本。
